Descubra os tipos de vigas de aço, suas formas I, U, H e W e como escolher o perfil certo para cada estrutura metálica.
Uma obra metálica só é tão segura quanto o perfil escolhido para sustentá-la. E é justamente aí que muita gente trava: qual dos tipos de vigas de aço realmente serve para o meu projeto?
A resposta não é única. Cada formato de viga nasceu para responder a um tipo de esforço diferente, seja flexão, compressão ou travamento lateral. Entender essa lógica evita retrabalho, desperdício de material e riscos estruturais.
A seguir, você vai conhecer as características técnicas de cada perfil, entender onde cada um se encaixa melhor e sair com clareza suficiente para conversar com fornecedores como a DN Aço sem cair em armadilhas de especificação.

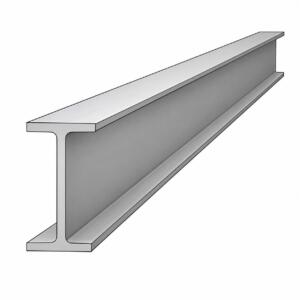

Viga I: resistência à flexão com menor peso estrutural
A viga I tem mesa superior, mesa inferior e alma central, formando uma seção eficiente contra esforços de flexão. É uma das opções mais usadas quando o objetivo é resistência sem excesso de peso.
Esse formato é indicado para mezaninos, passarelas, coberturas e pontes rolantes, estruturas que precisam vencer grandes vãos sem sobrecarregar a fundação. A especificação correta considera altura, espessura, comprimento e pontos de apoio.

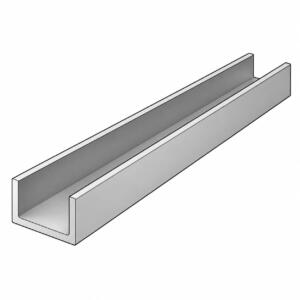

Viga U: travamentos, apoios e estruturas auxiliares
A viga U tem seção aberta, o que facilita encaixes, fixações laterais e composições com chapas ou outros perfis. É uma escolha comum quando o projeto pede versatilidade de montagem.
Esse tipo de viga aparece em chassis, reforços, suportes, longarinas e bases de máquinas. Alguns critérios ajudam na escolha certa:
- Tipo de solicitação: indica se o perfil trabalhará com flexão, compressão ou travamento.
- Forma de montagem: interfere nos processos de soldagem, parafusamento e conexão.
- Condições de uso: ajudam a definir dimensões e compatibilidade com o restante do projeto.

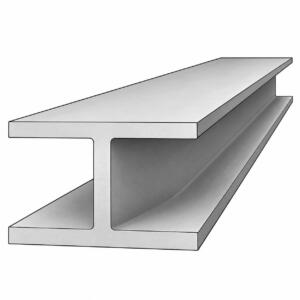

Viga H: cargas elevadas e maior estabilidade
A viga H tem mesas mais largas em relação à viga I, o que amplia a estabilidade da seção. É o perfil preferido em pilares, galpões, edifícios e estruturas industriais que recebem cargas elevadas.
Além da resistência, a viga H favorece ligações estruturais mais robustas e distribui os esforços de forma eficiente ao longo do eixo. Por isso, aparece com frequência em projetos de grande porte.
Perfil W: alternativa para cargas específicas de engenharia
O perfil W é outro dos tipos de vigas de aço relevantes no setor, com proporções voltadas a projetos de engenharia que exigem desempenho estrutural específico. A DN Aço também trabalha com Perfis W e com as versões IW e HW, que combinam características dos perfis tradicionais para atender demandas técnicas mais particulares.
- Rigidez e espessura de chapa de aço: qual escolher?
Como escolher entre os tipos de vigas de aço disponíveis?
Comparar vigas I, U, H e W não é só questão de preço ou disponibilidade em estoque. A seleção deve seguir o cálculo estrutural do projeto, as normas técnicas aplicáveis e as exigências de montagem em obra.
Um levantamento do setor de construção metálica reforça esse ponto: segundo dados do Centro Brasileiro da Construção em Aço (CBCA), o uso de estruturas metálicas tem crescido no país justamente pela agilidade de montagem e pela previsibilidade que o dimensionamento correto do aço oferece a projetos de médio e grande porte.
A espessura das mesas e da alma também interfere diretamente na capacidade de resistência de cada perfil. Por isso, nenhum dos tipos de vigas de aço deve ser escolhido apenas pela aparência ou pelo peso aparente da peça.
Perguntas frequentes sobre tipos de vigas de aço
Qual a diferença entre viga I e viga H? A viga H tem mesas mais largas e maior estabilidade, indicada para cargas elevadas. A viga I é mais eficiente contra flexão com menor peso.
Viga U serve para qual finalidade? A viga U é usada em travamentos, chassis, longarinas e estruturas auxiliares, graças à sua seção aberta que facilita encaixes e fixações.
Perfil W é o mesmo que viga H? Não. O perfil W tem proporções próprias, voltadas a projetos de engenharia com exigências estruturais específicas.
Como saber qual viga usar no meu projeto? A escolha depende do cálculo estrutural, do tipo de esforço previsto e da forma de montagem, sempre com apoio de um responsável técnico.
A espessura da viga interfere no desempenho? Sim. A espessura das mesas e da alma influencia diretamente a resistência do perfil sob carga.
Escolha o perfil certo antes de fechar seu pedido
Conhecer os tipos de vigas de aço e as diferenças entre I, U, H e W é o primeiro passo para evitar erros de especificação e garantir a segurança da estrutura. Cada perfil cumpre uma função e o cálculo estrutural é quem define a combinação ideal para o seu projeto.
Se você já sabe qual direção seguir, o próximo passo é conversar com quem entende do assunto e tirar suas dúvidas antes de fechar o pedido.
